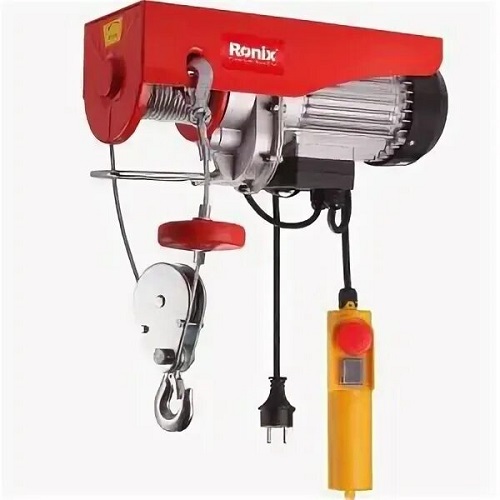

بالابر گیربکسی یکی از انواع بالابرهای مکانیکی است که در صنعتها و کارگاههای مختلف برای جابجایی بارهای سنگین و بلند کردن اجسام استفاده میشود. این بالابرها به دلیل ساختار ساده، دوام بالا و کارایی زیاد، در صنایعی مانند ساختوساز، انبارداری، تولیدات صنعتی و تعمیرگاهی بسیار محبوب هستند.
ساختار بالابر گیربکسی
بالابر گیربکسی از چند بخش اصلی تشکیل شده است:
– موتور گیربکسی:
مهمترین قسمت دستگاه است که ترکیبی از موتور الکتریکی و سیستم دنده (گیربکس) است. موتور وظیفه تولید نیروی حرکتی را دارد. و گیربکس این نیرو را به گشتاور مناسب تبدیل میکند.
– سیستم کششی یا زنجیری:
برای بالا بردن بار، معمولاً از زنجیر یا کابل استفاده میشود. که بهوسیله موتور و گیربکس حرکت میکند.
– سازه نگهدارنده:
چارچوب و قابی که بالابر را نگه میدارد و بار را تحمل میکند.
– ترمز ایمنی:
که برای جلوگیری از سقوط بار در مواقع اضطراری یا قطع برق به کار میرود.
نحوه عملکرد بالابر گیربکسی
موتور الکتریکی بعد از دریافت فرمان از طریق کلید کنترل، روشن شده و شروع به چرخش میکند. گیربکس این حرکت چرخشی موتور را کاهش میدهد و گشتاور لازم برای بلند کردن بار را فراهم میآورد.
سپس زنجیر یا کابل به دور قرقرهها پیچیده شده. و بار را بهصورت کنترلشده بالا یا پایین میآورد. استفاده از گیربکس باعث میشود که سرعت حرکت بالابر کم شود و کنترل بیشتری روی جابجایی بار وجود داشته باشد، همچنین از فشارهای اضافی روی موتور جلوگیری میکند و عمر مفید دستگاه را افزایش میدهد.
مزایای بالابر گیربکسی
– قدرت و تحمل بار بالا:
مناسب برای جابجایی انواع بارهای سنگین.
– کنترل دقیق حرکت:
به دلیل حضور گیربکس، سرعت حرکت قابل تنظیم است.
– دوام و طول عمر زیاد:
ساختار ساده و محکم باعث کاهش خرابیها میشود.
– ایمنی بالا:
وجود ترمز مکانیکی و الکتریکی برای جلوگیری از سقوط ناگهانی بار.
– کاربری آسان:
استفاده ساده و نیاز کم به آموزش تخصصی.
– هزینه نگهداری پایین:
به دلیل قطعات مکانیکی مقاوم و تغییرات کم در عملکرد.
این نوع بالابرها در صنایع مختلف کاربرد گستردهای دارند از جمله:
– در کارگاههای ساختمانی برای جابجایی مصالح سنگین مانند سیمان، آهنآلات و بلوکهای ساختمانی
– در کارخانهها و خطوط تولید برای بالا بردن قطعات یا محصولات روی میزهای کار یا دستگاهها
– در انبارها برای چیدن و برداشتن کالاها از قفسهها
– در تعمیرگاهها و مراکز صنعتی برای جابجایی قطعات موتوری و بدنهها
– در سکوهای ساختمانی برای بالابردن ابزارآلات و تجهیزات سنگین
چالشها و نکات مهم
– نگهداری دورهای گیربکس:
روغنکاری به موقع و تعویض قطعات فرسوده اصلیترین موارد برای حفظ عملکرد بهینه هستند.
– بررسی ترمزها:
ترمزها باید همیشه سالم باشند تا از بروز حوادث احتمالی جلوگیری شود.
– وزن بار مجاز:
رعایت وزن مجاز بالابر برای جلوگیری از خرابی دستگاه و افزایش ایمنی بسیار مهم است.
– محیط استفاده:
بالابر باید متناسب با محیط کاری انتخاب شود؛ برای مثال بعضی مدلها برای محیطهای مرطوب یا انفجاری طراحی میشوند.
استانداردهای ایمنی
بالابر گیربکسی با ترکیب موتور الکتریکی و سیستم دندهای قدرتمند، یک راه حل کارا و مطمئن برای بلند کردن بارهای سنگین است که با ساختار ساده، ایمنی و قابلیتهای کنترل دقیق، یکی از ابزارهای حیاتی در صنایع مختلف به شمار میرود. توجه به نگهداری و رعایت اصول ایمنی این تجهیزات، باعث افزایش عمر مفید و عملکرد بینقص آنها خواهد شد.
استانداردهای ایمنی و کنترل سرعت در طراحی و استفاده از بالابرهای گیربکسی جهت تضمین عملکرد مطمئن و بدون خطر
بالابرهای گیربکسی به دلیل کاربرد گسترده در حمل و نقل بار و افراد، نیازمندیهای ایمنی و کنترل دقیقی دارند تا از بروز خطرات احتمالی جلوگیری شود و عملکرد آنها همواره در شرایط بهینه باقی
بماند. رعایت استانداردهای ایمنی و کنترل سرعت در طراحی، نصب و بهرهبرداری این دستگاهها امری ضروری است. در ادامه مهمترین استانداردها و الزامات در این حوزه تفکیک شده و تشریح شدهاند:
استانداردهای ایمنی بالابر گیربکسی. برای حفاظت کاربر و دستگاه
– استفاده از سیستمهای ترمز ایمنی چندمرحلهای
ترمزهای مکانیکی، الکتریکی یا هیدرولیکی باید به گونهای طراحی شوند که در شرایط اضطراری، توقف بالابر تضمین شود. ترمزها باید توان تحمل بار نامی و شرایط اضافه بار احتمالی را داشته باشند. همچنین سیستم ترمز باید به صورت خودکار در هنگام قطع برق یا خرابی موتور فعال شود.
– نصب محافظهای مکانیکی روی قطعات دوّار و گیربکس
برای جلوگیری از تماس ناخواسته اپراتور با قطعات گردنده و گیربکس، پوششها و حفاظهای استاندارد باید نصب شوند تا ایمنی فیزیکی تامین گردد.
حفاظت در برابر سقوط و سقوط آزاد
سیستمهای مکانیکی یا الکترونیکی ضد سقوط (مانند ترمزهای اضطراری، چنگکهای ایمنی و قفلهای مکانیکی) باید وجود داشته باشند تا در صورت بروز نقص در قطعات باربر یا گیربکس، از سقوط ناگهانی بار جلوگیری شود.
– کنترل بار بیش از حد (Overload Protection)
حسگرهای بار و سوئیچهای ایمنی باید به گونهای طراحی شوند. که بالابر در صورت بارگذاری بیش از ظرفیت از پیش تعیین شده، دستگاه را متوقف کرده یا هشدار دهد تا از خرابی و حوادث جلوگیری شود.
– ایزولاسیون و حفاظت الکتریکی
دستگاه باید دارای سیستمهای حفاظت الکتریکی مطابق استانداردهای بینالمللی (مانند IEC) باشد تا خطر برقگرفتگی و آتشسوزی به حداقل برسد.
<p>استانداردهای کنترل سرعت جهت حفظ پایداری و ایمنی بالابر
– استفاده از تجهیزات کنترل سرعت دقیق و قابل تنظیم
سیستمهای کنترل سرعت باید به گونهای طراحی
شوند. که سرعت حرکت بالابر در حد مجاز و ثابت نگه داشته شود و از نوسان غیرقابل کنترل جلوگیری شود. بهطور معمول سرعتهای پایین برای حفظ ایمنی توصیه میشود.
نصب سیستمهای محدودکننده سرعت (Overspeed Governor)
سیستمهای محدودکننده سرعت مکانیکی یا دیجیتال باید وجود داشته باشند. تا در صورت افزایش بیش از حد سرعت مجاز، دستگاه به طور اتوماتیک متوقف شده یا ترمزهای اضطراری فعال شوند.
– کنترل نرم افزاری و سختافزاری سرعت در بالابرهای الکتریکی
در سیستمهای مدرن بالابر، کنترل سرعت با استفاده از درایوهای فرکانسی (VFD) و سنسورهای دقیق انجام میشود.
تا حرکت نرم و بدون ضربه فراهم شود و از شوک مکانیکی به گیربکس و اجزای متحرک جلوگیری گردد.
– بازبینی دورهای و کالیبراسیون تجهیزات کنترل سرعت
کالیبراسیون دقیق سنسورها، ترمزها و سیستمهای کنترل سرعت به صورت منظم باید انجام شود. تا از صحت عملکرد آنها اطمینان حاصل شود.
رعایت استانداردهای بینالمللی و ملی مرتبط
– پیروی از استانداردهای معتبر مانند ISO 12100 (ایمنی ماشینآلات). EN 81 (استاندارد ایمنی آسانسورها و بالابرها)، و استانداردهای خاص بالابرهای صنعتی و بالابرهای گیربکسی مطابق با مقررات کشور محل استفاده از اهمیت بالایی برخوردار است.
استفاده از دستورالعملهای نصب
آموزش اپراتورها و ارائه دستورالعملهای ایمنی
– آموزش کامل اپراتورها در زمینه استفاده صحیح. شناسایی علائم خطر و واکنشهای اضطراری بخشی از ایمنی کلی سیستم است.
– نصب تابلوهای هشدار و دستورالعملهای کاربردی در محل بروز خطر.
—
با اجرای دقیق این استانداردها در طراحی، نصب، استفاده و نگهداری بالابرهای گیربکسی، میتوان عملکرد دستگاه را با ایمنی بالا تضمین کرد. از بروز حوادث جلوگیری نمود و طول عمر تجهیزات را به میزان قابل توجهی افزایش داد. در نتیجه، بالابرها با کیفیت و اعتماد کامل در محیطهای مختلف به کار گرفته میشوند.
