تعریف بالابر پنوماتیک

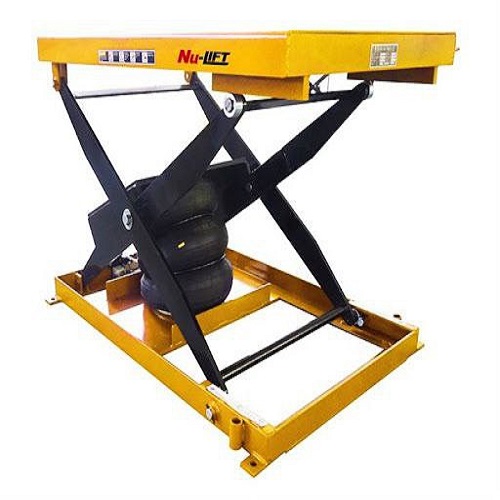

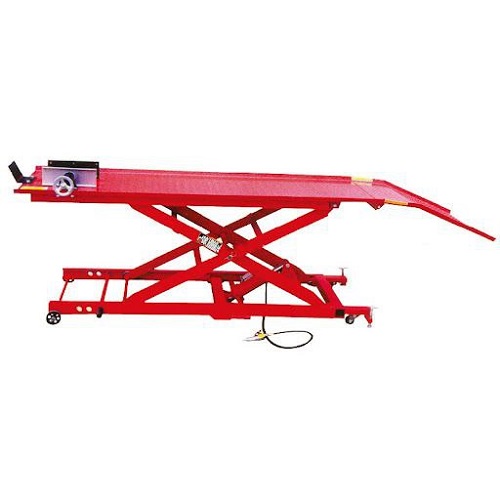

بالابر پنوماتیک،

بالابر پنوماتیک نوعی دستگاه است که برای بلند کردن و جابه‌جایی بارها از نیروی فشار هوا به‌عنوان منبع اصلی انرژی بهره می‌برد. این بالابرها بر پایه اصول فیزیکی ساده‌ای کار می‌کنند اما طراحی و مکانیزم اجرای آنها به‌گونه‌ای است که می‌توانند وزن‌های سنگین را به‌صورت دقیق و ایمن جابه‌جا کنند.

مکانیزم اصلی بالابر پنوماتیک شامل چند بخش کلیدی است:
کمپرسور هوا، سیستم کنترل هوا، سیلندر پنوماتیک و مکانیزم گیربکس یا اهرم برای تبدیل حرکت خطی به حرکت بالا و پایین. ابتدا هوای فشرده توسط کمپرسور تولید می‌شود و از طریق لوله‌ها و شیرهای کنترلی به سیلندر پنوماتیک هدایت می‌گردد. سیلندر پنوماتیک شامل یک پیستون است که با ورود هوای فشرده تحت فشار قرار می‌گیرد و پیستون حرکت می‌کند. این حرکت خطی پیستون سپس توسط مکانیزم‌های مکانیکی تبدیل به حرکت بالا و پایین بالابر می‌شود.

فشار هوا

زمانی که هوای فشرده وارد سیلندر می‌شود، فشار هوا نیرویی به پیستون وارد می‌کند و پیستون به سمت جلو یا عقب حرکت می‌کند (بسته به طراحی سیلندر و جهت جریان هوا)، این حرکت باعث بلند شدن یا پایین آمدن بالابر می‌شود، در برخی مدل‌ها از سیستم دو عمل‌کننده (دو طرفه) استفاده می‌شود که هر دو جهت حرکت با کنترل هوای فشرده تامین می‌شود و در برخی دیگر از سیلندر تک عمل‌کننده بهره می‌برند که برای بازگشت پیستون از فنر استفاده می‌شود.

مزیت اصلی مکانیزم بالابر پنوماتیک در سادگی ساختار، سرعت پاسخ بالا، قابلیت کنترل دقیق حرکت و ایمنی بالا است. در مقایسه با بالابرهای هیدرولیکی، بالابرهای پنوماتیک در برابر نشت روغن حساس نیستند و نگهداری آنها آسان‌تر است. همچنین توانایی کار در محیط‌های انفجاری و خطرناک به دلیل عدم استفاده از سیالات روغنی و بدون جرقه بودن موتورهای پنوماتیک نیز از دیگر مزیت‌ها محسوب می‌شود.

در مجموع، بالابر پنوماتیک با تبدیل انرژی هوای فشرده به حرکت مکانیکی، ابزاری مطمئن و کارآمد برای جابه‌جایی بارها به شمار می‌آید که مکانیزم ساده اما پیشرفته آن امکان عملکرد دقیق، ایمن و سریع را فراهم می‌کند.

مزایا

بالابرهای پنوماتیک. هیدرولیکی و الکتریکی هرکدام بر اساس نوع منبع انرژی و مکانیزم عملکرد خود مزایا و محدودیت‌های مشخصی دارند که بسته به شرایط کاری، محیط، نیازهای عملیاتی و اولویت‌های کاربر انتخاب می‌شوند، در ادامه با نگاهی جامع و دقیق به مزایا و معایب بالابرهای پنوماتیک نسبت به دو نوع دیگر پرداخته می‌شود.

—
مزایای بالابر پنوماتیک نسبت به هیدرولیکی و الکتریکی

1. سادگی و ایمنی بالا
بالابرهای پنوماتیک نسبت به سیستم‌های هیدرولیکی ساده‌تر هستند و در نتیجه نگهداری و تعمیرات آنها آسان‌تر است. همچنین، به‌دلیل استفاده از هوا به‌عنوان سیال عامل، خطر نشتی و آلودگی ناشی از روغن وجود ندارد که این موضوع ایمنی محیط کار را افزایش می‌دهد، خصوصاً در محیط‌های حساس یا قابل انفجار.

2. کارکرد در محیط‌های خاص
بالابرهای پنوماتیک به دلیل اینکه فاقد قطعات الکتریکی حساس یا مایعات قابل اشتعال هستند، در محیط‌های مرطوب، انفجاری یا دارای خطر جرقه‌زایی کاربرد بسیار مناسبی دارند. همچنین عملکرد آنها در دماهای پایین بهتر است چون هوا به راحتی دچار تغییرات فازی نمی‌شود.

سرعت پاسخ و کنترل آسان

سیستم‌های پنوماتیکی به دلیل کاهش اینرسی نسبت به سیستم‌های هیدرولیکی و الکتریکی، قابلیت پاسخ‌دهی سریع‌تری دارند و حرکت اغلب نرم و قابل کنترل است. این ویژگی‌ها باعث می‌شود بالابرهای پنوماتیک برای کاربردهایی که نیاز به حرکات سریع و مکرر دارند مناسب‌تر باشند.

4. نگهداری کم‌هزینه و ساده
نبود روغن و قطعات پیچیده هیدرولیکی، نگهداری و سرویس این بالابرها را کم‌هزینه و قابل انجام توسط افراد با آموزش حداقلی کرده است.

معایب بالابر پنوماتیک نسبت به هیدرولیکی و الکتریکی

1. قدرت کمتر و محدودیت بارگیری
بزرگترین ضعف بالابرهای پنوماتیک نسبت به هیدرولیکی، توانایی کمتر در تحمل بارهای بسیار سنگین است. هیدرولیک به دلیل استفاده از روغن به عنوان سیال فشرده. قادر است نیروهای بسیار بالاتری تولید کند که برای کاربردهای سنگین ضروری است. در مقابل، فشار هوای فشرده معمولاً محدودتر است و این موضوع ظرفیت بالابری را کاهش می‌دهد.

بازده انرژی پایین‌تر

تبدیل انرژی الکتریکی به هوای فشرده. و سپس به حرکت مکانیکی، نسبت به موتورهای الکتریکی یا سیستم هیدرولیکی می‌تواند بازده کمتری داشته باشد. این موضوع باعث مصرف انرژی بیشتر در برخی کاربردها می‌شود.

3. کنترل دقت کمتر نسبت به سیستم‌های الکتریکی
در مقایسه با بالابرهای الکتریکی، خصوصاً آن‌هایی که مجهز به سیستم‌های کنترل دقیق و الکترونیکی هستند، بالابرهای پنوماتیک معمولاً دقت کمتری در تنظیم سرعت و موقعیت دارند. این مسئله می‌تواند در کاربردهای نیازمند دقت حرکتی بالا محدودیت ایجاد کند.

4. نوسانات در عملکرد به دلیل تغییرات فشار هوا
کیفیت عملکرد بالابرهای پنوماتیک به شدت به فشار و کیفیت هوای فشرده وابسته است. تغییرات فشار ورودی، دمای هوا، رطوبت و وجود آلودگی‌ها می‌توانند موجب نوسانات در عملکرد و کاهش بهره‌وری شوند.

—
مقایسه کلی در کاربردهای مختلف

– کاربردهای صنعتی سنگین و بارهای بسیار زیاد: بالابرهای هیدرولیکی انتخاب بهتری هستند به دلیل توان بسیار بالاتر و قابلیت تحمل نیروهای سنگین.
– محیط‌های حساس و انفجاری:
بالابرهای پنوماتیک توصیه می‌شوند چون خطر آتش‌سوزی و انفجار را به حداقل می‌رسانند.
– کاربردهای نیازمند دقت بالا و کنترل نرم:
بالابرهای الکتریکی به دلیل سیستم‌های کنترلی پیشرفته‌تر برتری دارند.
– سرعت‌های واکنش سریع و دوره‌های کاری مکرر:
بالابرهای پنوماتیک به دلیل پاسخ سریع محبوب هستند.

بالابر پنوماتیک به‌خاطر سادگی، ایمنی و سرعت عملکرد مناسب، گزینه‌ای مطلوب در محیط‌هایی با خطر انفجار، نیازهای نگهداری کم‌هزینه و کاربردهای سبک تا متوسط است. اما در مواردی که باربری سنگین، دقت بالا یا بازده انرژی اهمیت بیشتری دارند، بالابرهای هیدرولیکی یا الکتریکی انتخاب‌های بهتری خواهند بود. شناخت دقیق نیازهای کاری و محیطی کلید انتخاب مناسب‌ترین سیستم بالابر است.

نوع نیروی هوایی و فشار هوایی لازم برای عملکرد بهینه بالابر پنوماتیک

بالابرهای پنوماتیک. به عنوان دستگاه‌هایی که از هوای فشرده برای ایجاد حرکت و انتقال نیرو استفاده می‌کنند، نیازمند هوایی با کیفیت و فشار مناسب هستند تا بتوانند عملکرد بهینه و پایدار داشته باشند، در این متن به صورت دقیق و مفصل به نوع و مشخصات نیروی هوایی و مقدار فشار مورد نیاز برای بالابرهای پنوماتیک پرداخته می‌شود.

—
نوع نیروی هوایی مورد نیاز

نیروی هوایی که برای بالابرهای پنوماتیک استفاده می‌شود. در واقع هوای فشرده است، این هوای فشرده باید دارای ویژگی‌های زیر باشد:

– پاکیزگی و عاری از آلودگی
هوای فشرده باید کاملاً تمیز و خالص باشد. تا از ورود ذرات ریز معلق، گرد و غبار، روغن و رطوبت به داخل سیستم جلوگیری شود. این موارد می‌توانند به مرور باعث ساییدگی و خرابی اجزای مکانیکی و نشتی سیستم شوند.

– خشکی و عاری از رطوبت
رطوبت موجود در هوای فشرده. می‌تواند موجب زنگ‌زدگی و خوردگی قطعات فلزی و همچنین کاهش کارایی بالابر شود. بنابراین معمولاً از خشک‌کن‌های هوا یا سیستم‌های جداکننده رطوبت قبل از ورود هوا به بالابر استفاده می‌شود.

– ثبات فشار و جریان هوای مناسب
جریان هوا باید پایدار و بدون نوسان شدید باشد تا حرکت یکنواخت و قابل کنترل بالابر تضمین شود.

—
مقدار فشار هوای لازم

بالابرهای پنوماتیک. بسته به طراحی، ظرفیت باربری و نوع کاربرد ممکن است به فشارهای متفاوتی نیاز داشته باشند. اما به طور معمول و برای تأمین عملکرد بهینه موارد زیر رعایت می‌شود:

– فشار کاری استاندارد بین ۶ تا ۸ بار (معادل ۸۷ تا ۱۱۵ psi)
این بازه فشار یکی از متداول‌ترین فشارهای کاری در بالابرهای پنوماتیک است که تعادلی مناسب بین نیرو و ایمنی ایجاد می‌کند. فشار کمتر از ۶ بار ممکن است نیرو کافی برای بالا بردن بارهای مشخص را فراهم نکند. و فشار بالاتر از ۸ بار می‌تواند موجب افزایش ریسک آسیب دیدگی تجهیزات و کاهش عمر مفید سیستم شود.

– حداکثر فشار کاری مشخص شده توسط سازنده
هر دستگاه بالابر پنوماتیک. دارای حداکثر فشار کاری تعیین شده است که نباید از آن تجاوز شود، این مقدار معمولاً در دفترچه فنی یا پلاک دستگاه ذکر شده است.

—
اهمیت کیفیت و فشار هوای ورودی در عملکرد بالابر

عملکرد، دقت و طول عمر بالابر پنوماتیک به شدت تحت تأثیر کیفیت هوای ورودی و ثبات فشار آن است:

– کمبود فشار هوای مناسب. باعث کاهش نیروی ایجاد شده و حتّی توقف حرکت سیستم خواهد شد.
– افزایش بیش از حد فشار هوایی ممکن است باعث آسیب تجهیزات داخلی شود.
– وجود رطوبت و آلودگی‌های هوا به مرور باعث خرابی اجزا، افت عملکرد و نیاز بیشتر به تعمیرات خواهد شد.

—
توصیه‌های کاربردی برای تامین هوای مناسب

– استفاده از کمپرسورهای هوا با ظرفیت و کیفیت مناسب که قابلیت تولید هوای پاک و خشک را داشته باشد.
– نصب سیستم‌های فیلتر، زنگ‌گیر و خشک‌کن در مسیر هوا قبل از ورود به بالابر.
– بررسی و تنظیم فشار تنظیم‌کننده (ریگولاتور). برای حفظ فشار در محدوده توصیه شده. و جلوگیری از نوسانات ناخواسته.
– انجام بازرسی و تعمیرات دوره‌ای سیستم هوای فشرده. برای اطمینان از کیفیت و فشار مطلوب.

همچنین برای عملکرد بهینه بالابر پنوماتیک، هوای فشرده‌ای با کیفیت بالا، عاری از رطوبت و آلودگی، و با فشار کاری بین ۶ تا ۸ بار نیاز است. این شرایط تضمین‌کننده تأمین نیروی کافی، جلوگیری از خرابی‌های زودهنگام و حفظ ایمنی عملکرد دستگاه است. رعایت دقیق این موارد. به همراه نگهداری مناسب سیستم هوای فشرده. مهم‌ترین کلیدهای موفقیت در استفاده از بالابرهای پنوماتیک هستند.

کاربرد در صنایع

بالابرهای پنوماتیک به دلیل ساختار ساده، سرعت مناسب، قابلیت اطمینان و ایمنی بالا در محیط‌های مختلف صنعتی بسیار مورد توجه قرار گرفته‌اند. این نوع بالابرها با استفاده از نیروی هوای فشرده فعالیت می‌کنند. و به همین دلیل ویژگی‌های خاصی دارند که باعث می‌شود در برخی صنایع کاربرد بیشتری داشته باشند.

—
صنایع تولیدی و مونتاژ

یکی از مهم‌ترین بخش‌هایی که بالابرهای پنوماتیک در آن کاربرد گسترده دارند، صنایع تولیدی و مونتاژ است. دلیل این موضوع موارد زیر هستند:

– کنترل دقیق حرکت و سرعت بالا
در خطوط تولید، نیاز به جابجایی سریع قطعات و محصولات وجود دارد. بالابر پنوماتیک به دلیل قابلیت تنظیم دقیق فشار و سرعت حرکت، امکان انجام این کار را به‌خوبی فراهم می‌کند.

– ایمنی بالا در محیط‌های تولیدی
از آنجا که نیروی محرکه بالابر، هوا است نه برق یا روغن، خطر انفجار و آتش‌سوزی در محیط‌های دارای گرد و غبار یا مواد قابل اشتعال کاهش می‌یابد.

– طراحی ساده و نگهداری آسان
با توجه به حجم بالای استفاده و زمان کاری متعدد خطوط تولید، قابلیت نگهداری و تعمیرات سریع بالابر پنوماتیک مزیت مهمی محسوب می‌شود.

—
صنایع غذایی و دارویی

در این صنایع رعایت بهداشت و کیفیت بسیار اهمیت دارد و بالابرهای پنوماتیک به دلایل زیر کاربرد دارند:

– عدم استفاده از روغن و مواد آتش‌زا
نیروی پنوماتیک از هوای فشرده تامین می‌شود. که این موضوع آلودگی مواد غذایی یا دارویی توسط روغن‌های صنعتی را حذف می‌کند.

– سهولت در نظافت و ضدعفونی
ساختار ساده و مواد مقاوم در برابر خوردگی بالابر پنوماتیک امکان شست‌وشو و ضدعفونی منظم را فراهم می‌آورد.

– قابلیت تنظیم دقیق و حرکت نرم
این ویژگی باعث می‌شود مواد حساس و ظریف بدون آسیب دیدن جابجا شوند.

—
صنایع شیمیایی و پتروشیمی

در این حوزه نیز بالابرهای پنوماتیک کاربرد زیادی پیدا کرده‌اند به دلایل زیر:

– ایمنی بالا در محیط‌های انفجاری
استفاده از سیستم‌های پنوماتیک به جای سیستم‌های الکتریکی یا هیدرولیکی که ممکن است ایجاد جرقه کنند، ریسک انفجار را کاهش می‌دهد.

– مقاومت در برابر مواد شیمیایی
اغلب بالابرهای پنوماتیک از موادی ساخته می‌شوند. که در برابر خوردگی ناشی از بخارات و گازهای شیمیایی مقاومت بالایی دارند.

– دسترسی‌پذیری و نگهداری راحت
در محیط‌های صنعتی پرخطر، سرعت بالا در تعمیر و نگهداری تجهیزات اهمیت زیادی دارد که بالابر پنوماتیک این امکان را فراهم می‌کند.

صنایع خودرو سازی

بالابرهای پنوماتیک در خطوط مونتاژ خودرو نیز بسیار متداول هستند:

– پشتیبانی از فرآیندهای جابجایی قطعات سنگین و حساس
بالابر پنوماتیک می‌تواند بارهای متوسط و سنگین را با دقت بالا مدیریت کند.

– توانایی سازگاری با اتوماسیون صنعتی
با توجه به رشد اتوماسیون در صنعت خودرو، بالابرهای پنوماتیک به راحتی قابل هماهنگی با سیستم‌های کنترلی هستند.

– سرعت و قابلیت اطمینان
کاهش زمان توقف خط تولید و افزایش بازده از مزایای اصلی کاربرد بالابر پنوماتیک در این صنعت است.

صنایع بسته‌بندی

در بسته‌بندی کالاها نیز بالابر پنوماتیک کاربرد فراوان دارد:

– جابجایی سریع و مکرر محصولات
در فرآیند بسته‌بندی که سرعت عمل اهمیت زیادی دارد، بالابرهای پنوماتیک این نیاز را به خوبی برآورده می‌کنند.

– انعطاف‌پذیری بالا
امکان تغییر آسان سیستم‌های پنوماتیکی برای بسته‌بندی محصولات مختلف، یک مزیت مهم محسوب می‌شود.

– هزینه پایین نگهداری و تعمیرات
این عامل باعث کاهش هزینه‌های عملیاتی حیاتی در صنایعی با گردش سریع کالا می‌شود.

بالابرهای پنوماتیک به دلیل مزایایی چون ایمنی، قابلیت تنظیم دقیق، سرعت عمل بالا، ساختار ساده و هزینه نگهداری پایین، در صنایع متعددی از جمله صنایع تولیدی، غذایی، دارویی، شیمیایی، خودروسازی و بسته‌بندی کاربرد گسترده دارند. این ویژگی‌ها باعث شده‌اند تا در محیط‌های کاری با شرایط ویژه مانند نیاز به بهداشت بالا، وجود مواد خطرناک یا نیاز به سرعت و دقت جابجایی، بالابرهای پنوماتیک به انتخابی ایده‌آل تبدیل شوند. استفاده از این سیستم‌ها زمینه‌ساز افزایش بهره‌وری، امنیت و کاهش هزینه‌ها در فرآیندهای صنعتی مختلف است.
