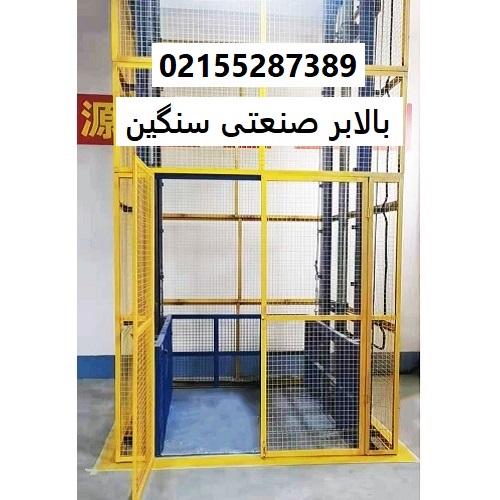

بالابر صنعتی سنگین

مقدمه: قدرت در ابعاد بزرگ

در دنیای صنعت و تولید، همیشه نیاز به جابجایی بارهای چند صد کیلویی یا حتی چند تنی وجود دارد. اما وقتی صحبت از بارهای سنگین، قطعات عظیم صنعتی، کانتینرهای بزرگ یا ماشین‌آلات خط تولید می‌شود، تجهیزات استاندارد دیگر پاسخگو نیستند. اینجاست که «بالابر صنعتی سنگین» (Heavy Duty Industrial Lift) به میدان می‌آید. این تجهیزات، مهندسی‌شده برای تحمل فشارهای فوق‌العاده، تکرار بی‌وقفه سیکل‌های کاری و عملکرد در سخت‌ترین شرایط محیطی هستند.

بالابرهای صنعتی سنگین، ستون فقرات کارخانجات فولاد، پتروشیمی‌ها، کارگاه‌های ساخت و ساز عظیم، بنادر و انبارهای کالاهای سنگین هستند. خرید این دستگاه‌ها با خرید یک بالابر معمولی متفاوت است؛ یک اشتباه مهندسی کوچک در انتخاب یا نصب این غول‌ها می‌تواند منجر به خسارات جانی و مالی میلیاردی شود. در این راهنمای جامع، به بررسی عمیق انواع بالابرهای صنعتی سنگین، استانداردهای ساخت، مراحل پیچیده نصب، نکات حیاتی در خرید و تحلیل عوامل موثر بر قیمت خواهیم پرداخت تا دیدی تخصصی و امن برای سرمایه‌گذاری در این حوزه به شما ارائه دهیم.

فصل اول: شناخت بالابرهای صنعتی سنگین و انواع آن‌ها

بالابر صنعتی سنگین به دستگاهی گفته می‌شود که ظرفیت باربری آن از حد استاندارد (معمولاً بالای ۲ تا ۳ تن) فراتر می‌رود و برای کاربردهای سخت و مداوم طراحی شده است. این بالابرها در دو دسته کلی «متحرک» و «ثابت» قرار می‌گیرند.

۱. بالابرهای قیچی سنگین (Heavy Duty Scissor Lifts)

این بالابرها شباهت زیادی به مدل‌های معمولی دارند، اما در مقیاسی عظیم‌تر ساخته می‌شوند.

• ساختار: به جای استفاده از یک جفت بازوی قیچی، از چندین جفت بازو (Tiered Scissors) موازی استفاده می‌شود تا بتوانند بارهای ۵ تا ۲۰ تنی را تحمل کنند.
• کاربرد: عمدتاً برای خطوط مونتاژ سنگین (مانند مونتاژ کامیون یا اتوبوس)، بارگیری کامیون‌های سنگین در سکوهای بارگیری، و به عنوان آسانسورهای کالای بزرگ در کارخانجات.
• ویژگی: پایداری فوق‌العاده بالا و سکویی وسیع برای جایگیری بارهای حجیم.

۲. بالابرهای ستونی سنگین (Heavy Duty Mast Lifts)

این بالابرها برای جابجایی بارهای بسیار سنگین در فضای کم استفاده می‌شوند. برخلاف مدل‌های سبک که یک ستون دارند، مدل‌های سنگین معمولاً دارای دو یا سه ستون (Twin/Triple Mast) هستند.

• مکانیزم: حرکت معمولاً توسط زنجیرهای صنعتی سنگین یا سیم‌بکسل‌های ضخیم و موتورهای گیربکس قدرتمند انجام می‌شود.
• کاربرد: مناسب برای سرویس‌دهی به پرس‌های صنعتی، تغذیه ماشین‌آلات CNC بزرگ، و جابجایی قالب‌های سنگین.

۳. بالابرهای کفی و لیفتراک‌های ثابت (Dock Lifts & Heavy Duty Lift Tables)

این دستگاه‌ها به صورت ثابت در زمین نصب می‌شوند و سطح کفی آن‌ها با سطح زمین یا سطح کامیون هم‌تراز می‌شود.

• ظرفیت: برخی مدل‌های خاص قادر به تحمل بارهای ۵۰ تا ۱۰۰ تنی نیز هستند.
• کاربرد: در بنادر برای جابجایی کانتینرها، در سردخانه‌های صنعتی بزرگ، و در کارخانجات فولاد برای جابجایی کویل‌های سنگین.

۴. بالابرهای بازویی سنگین (Heavy Boom Lifts)

این بالابرها که بیشتر در پروژه‌های عمرانی و نفت و گاز دیده می‌شوند، دارای بازوهای تلسکوپی طولانی و سبدی با ظرفیت بالا هستند. این دستگاه‌ها معمولاً روی شاسی کامیون نصب می‌شوند و توانایی کار در ارتفاعات بسیار بالا با بارهای سنگین را دارند.

فصل دوم: استانداردها و ویژگی‌های فنی بالابرهای سنگین

تولید بالابر صنعتی سنگین تابع قوانین سخت‌گیرانه‌ای است. ایمنی در این دستگاه‌ها اولویت مطلق است.

۱. ضریب ایمنی (Safety Factor)

در بالابرهای معمولی ضریب ایمنی ممکن است ۱.۵ باشد، اما در بالابرهای سنگین، مهندسان معمولاً ضریب ایمنی ۲ یا حتی ۳ را در نظر می‌گیرند. این بدان معناست که ساختار بالابر باید بتواند ۲ یا ۳ برابر ظرفیت نامی خود را تحمل کند بدون اینکه دچار شکستگی شود. این امر مستلزم استفاده از ورق‌های فولادی بسیار ضخیم (مثلاً ۲۰ میلی‌متر به بالا) و مقاطع فولادی سنگین (IPE و UPN) است.

۲. سیستم هیدرولیک قدرتمند

در بالابرهای سنگین، فشار روغن بسیار بالاست (گاهی بیش از ۲۰۰ تا ۳۰۰ بار). استفاده از پمپ‌های پیستونی (Piston Pumps) به جای پمپ‌های دنده‌ای معمولی، و شیرهای کنترل proportional برای کنترل نرم حرکت بارهای چند تنی الزامی است. همچنین استفاده از شیرهای یک‌طرفه هیدرولیک (Check Valves) با کیفیت بالا برای جلوگیری از سقوط بار در صورت پارگی شلنگ، حیاتی است.

۳. موتورها و درایوهای قدرت

برای بالا بردن بارهای چند تنی، موتورهای الکتریکی معمولی پاسخگو نیستند. از موتورهای سه فاز با توان بالا (مثلاً ۵ تا ۱۵ کیلووات) و گیربکس‌های صنعتی سنگین استفاده می‌شود. در بسیاری از موارد، از اینورترها (VFD) برای کنترل سرعت شروع و توقف استفاده می‌شود تا از شوک مکانیکی ناشی از شروع ناگهانی حرکت بار جلوگیری شود.

۴. سیستم‌های ایمنی پیشرفته

• شیرهای مشترک ایمنی (Flow Dividers): برای تضمین بالا رفتن یکسان تمامی جک‌ها و کج نشدن سکو.
• سنسورهای بار: که از اجازه حرکت به دستگاه در صورت اضافه بار جلوگیری می‌کنند.
• رنگ‌آمیزی خاص: استفاده از رنگ‌های اپوکسی ضخیم برای مقاومت در برابر ضربه و خوردگی در محیط‌های سخت صنعتی.

فصل سوم: مراحل نصب و راه‌اندازی بالابرهای صنعتی سنگین

نصب یک بالابر صنعتی سنگین پروژه‌ای مهندسی است که نیازمند تیم فنی متخصص و تجهیزات سنگین (مانند جرثقیل) است.

۱. زیرسازی و فونداسیون (Foundation)

مهم‌ترین بخش نصب، فونداسیون است. بالابرهای سنگین فشار استاتیکی و دینامیکی عظیمی به زمین وارد می‌کنند.

• محاسبات مهندسی: باید توسط مهندس عمران محاسبه شود که خاک محل نصب چه ظرفیتی برای تحمل بار دارد.
• بتن‌ریزی: بتن مورد استفاده باید بتن مسلح با مقاومت فشاری بسیار بالا (مثلاً C30 یا C35) باشد. در بتن باید آرماتوربندی دقیقی برای اتصال پیچ‌های رول‌بولت (Anchor Bolts) بالابر انجام شود.
• چاله (Pit): برای بالابرهای کفی، چاله باید دقیقاً با ابعاد نقشه اجرا شود. کف چاله باید دارای یک کانال تخلیه (Drain) و یک گودال جمع‌کننده روغن (Oil Containment) باشد تا در صورت نشتی، روغن به محیط زیست آسیب نرساند.

۲. حمل و تخلیه

بالابرهای صنعتی سنگین معمولاً به صورت قطعات بزرگ (SKD) ارسال می‌شوند. برای تخلیه و جابجایی قطعات در محل نصب، نیاز به جرثقیل‌های سنگین (مثلاً جرثقیل ۱۰ تا ۲۰ تنی) است. هماهنگی برای حضور جرثقیل و راه‌های دسترسی به محل نصب باید از قبل انجام شود.

۳. مونتاژ و اتصالات

تیم فنی با استفاده از پیچ‌های گرید ۸.۸ یا ۱۰.۹ (پیچ‌های بسیار مقاوم)، قطعات را به هم متصل می‌کنند. تمامی اتصالات جوشی در محل باید توسط جوشکار ماهر با الکترودهای مناسب انجام شود و پس از سرد شدن، تست غیرمخرب (مانند تست نفوذ مایع یا PT) روی جوش‌ها انجام شود تا از سلامت آن‌ها اطمینان حاصل شود.

۴. نصب برق و کنترل

تابلوهای برق بالابرهای سنگین معمولاً دارای مدارهای پیچیده‌ای هستند. اتصال ارتینگ (Grounding) باید با مقاومت کمتر از ۱ اهم انجام شود. کابل‌های برق مورد استفاده باید سایز مناسب (مثلاً ۵ یا ۶ رشته با سطح مقطع بالا) داشته باشند تا در هنگام راه‌اندازی موتور دچار افت ولتاژ نشوند.

۵. تست‌های راه‌اندازی (Commissioning)

پس از نصب، دستگاه نباید فوراً وارد مدار شود. تست‌های زیر الزامی است:

• تست استاتیک: بالابر را با بار ۱.۲۵ برابر ظرفیت نامی به ارتفاع می‌برند و به مدت ۱۰ تا ۱۵ دقیقه نگه می‌دارند. در این حالت هیچگونه نشتی روغن، تغییر شکل در ساختار یا صدای غیرعادی نباید وجود داشته باشد.
• تست دینامیکی: بالابر با بار کامل (۱۰۰٪ ظرفیت) بالا و پایین می‌رود تا عملکرد شیرها و موتور در شرایط واقعی سنجیده شود.
• تست اضطراری: سیستم‌های توقف اضطراری و شیرهای ایمنی در حین کار با بار کامل تست می‌شوند.

فصل چهارم: نکات مهم در خرید بالابر صنعتی سنگین

خرید این دستگاه‌ها یک سرمایه‌گذاری کلان است. نکات زیر را باید با دقت نظر بررسی کنید:

۱. نیازسنجی دقیق و واقع‌بینانه

قبل از هر اقدامی، دقیقا مشخص کنید:

• حداکثر وزن باری که باید جابجا کنید چقدر است؟ (همیشه ۲۰٪ ظرفیت اضافه در نظر بگیرید).
• ابعاد بار (طول، عرض، ارتفاع) چقدر است؟ (برای تعیین ابعاد کفی بالابر).
• تعداد سیکل‌های کاری در روز چقدر است؟ (برای تعیین توان موتور و سیستم خنک‌کننده).
• محیط کار دارای گرد و غبار، رطوبت یا مواد شیمیایی است؟ (برای انتخاب نوع رنگ و حفاظت الکتریکی).

۲. بررسی کیفیت متریال و ساخت

از فروشنده بخواهید مشخصات متریال را ارائه دهد:

• نوع فولاد: آیا از فولاد ST37 یا ST52 استفاده شده است؟ (ST52 مقاومت بالاتری دارد).
• سیلندرها: آیا سیلندرها آبکاری کروم سخت (Hard Chrome) دارند؟ آیا واشرها از برندهای معتبر (مانند Hallite یا SKF) هستند؟
• پمپ و شیر: برند پمپ هیدرولیک و شیرهای کنترل بسیار مهم است. پمپ‌های بی‌کیفیت در فشار بالا دچار خرابی می‌شوند.

۳. برند و خدمات پس از فروش

بالابر صنعتی سنگین نیاز به سرویس دوره‌ای دارد (تغییر روغن، تنظیم شیرها، گریس‌کاری). خرید از برندهایی که تیم فنی قدرتمند و قطعات یدکی را در انبار دارند، حیاتی است. منتظر ماندن برای واردات یک شیر کنترل یا سیلندر می‌تواند خط تولید شما را هفته‌ها متوقف کند. گارانتی دستگاه باید شامل ساختار، سیلندر و پمپ باشد.

۴. استانداردها و گواهینامه‌ها

مطمئن شوید که بالابر دارای استانداردهای معتبر (مانند CE یا استاندارد ملی ایران) است. پلاک مشخصات فنی روی دستگاه که شامل ظرفیت، سال ساخت و شماره سریال باشد، الزامی است. این پلاک نشان‌دهنده مسئولیت‌پذیری سازنده است.

۵. مقایسه قیمت و ارزش

در بالابرهای سنگین، ارزان بودن لزوماً به معنای خوب بودن نیست. کاهش قیمت معمولاً به معنای کاهش ضخامت ورق‌ها، استفاده از پمپ‌های دست دوم یا حذف سیستم‌های ایمنی است. روی «هزینه کل مالکیت» (Total Cost of Ownership) تمرکز کنید. یک دستگاه باکیفیت‌تر ممکن است ۲۰٪ گران‌تر باشد اما هزینه‌های تعمیرات و توقف کار آن بسیار کمتر خواهد بود.

فصل پنجم: عوامل موثر بر قیمت بالابر صنعتی سنگین

قیمت این بالابرها تحت تاثیر پارامترهای متعددی است که درک آن‌ها برای بودجه‌بندی ضروری است.

۱. ظرفیت باربری (Capacity)

رابطه قیمت با ظرفیت تقریباً خطی است. یک بالابر ۱۰ تنی تقریباً دو برابر یک بالابر ۵ تنی قیمت دارد. زیرا نیاز به سیلندرهای قوی‌تر، پمپ با دبی بیشتر، ورق‌های ضخیم‌تر و ساختار محکم‌تر است.

۲. ارتفاع بالابری (Lift Height)

افزایش ارتفاع نیازمند ماست (Mast) بلندتر و سیستم‌های هیدرولیک پیچیده‌تر است. در ارتفاعات بالای ۶ متر، نیاز به تثبیت‌کننده‌های (Guiderails) بیشتر و سیستم‌های ضد لرزش است که قیمت را افزایش می‌دهد.

۳. ابعاد کفی (Platform Size)

کفی‌های بزرگ‌تر نیاز به تیرچه‌های فولادی سنگین‌تر (Profiles) دارند. اگر کفی بالابر برای تحمل بارهای متمرکز (مانند چرخ‌های کامیون) طراحی شود، نیاز به تقویت‌های خاصی در کف دارد که هزینه بر است.

۴. نوع مکانیزم و برند قطعات

• هیدرولیک vs. زنجیری: سیستم‌های هیدرولیک معمولاً گران‌تر اما نرم‌تر و قابل‌اعتمادتر برای بارهای سنگین هستند.
• برندهای وارداتی: استفاده از قطعات اروپایی (مانند موتورهای Siemens، پمپ‌های Bosch Rexroth) قیمت را به شدت بالا می‌برد. با این حال، بسیاری از تولیدکنندگان داخلی با استفاده از قطعات باکیفیت ایرانی یا چینی، گزینه‌های بسیار مقرون‌به‌صرفه‌ای ارائه می‌دهند.

۵. هزینه‌های نصب و حمل

برای بالابرهای سنگین، هزینه حمل (تریلی تریلی یا کمپرسی) و هزینه نصب (جرثقیل، کارگران متخصص، سرویس‌کاران) بخش قابل توجهی از قیمت نهایی را تشکیل می‌دهد و باید جداگانه محاسبه شود.

۶. آپشن‌های خاص

سیستم‌های کنترل از راه دور، رنگ‌های خاص (مانند رنگ ضد آتش)، عایق‌باسی حرارتی، و سیستم‌های شارژر اضطراری (در صورت قطع برق) از جمله آپشن‌هایی هستند که قیمت را افزایش می‌دهند.

فصل ششم: نگهداری و تعمیرات (کلید طول عمر)

یک بالابر صنعتی سنگین با نگهداری صحیح می‌تواند ۱۵ تا ۲۰ سال عمر کند.

• بررسی روزانه: اپراتور باید قبل از شروع کار، شلنگ‌ها، سطح روغن، تایرها (یا غلطک‌ها) و عملکرد دکمه‌های توقف اضطراری را چک کند.
• تغییر روغن: روغن هیدرولیک باید هر ۶ ماه یا ۵۰۰ ساعت کار (هر کدام زودتر باشد) تعویض شود. روغن کثیف باعث خرابی پمپ و شیرها می‌شود.
• گریس‌کاری: تمامی مفاصل و پین‌های ماست و قیچی باید به طور منظم گریس‌کاری شوند تا از سایش زودرس جلوگیری شود.
• تست دوره‌ای شیر ایمنی: سالیانه توسط کارشناس، شیرهای ایمنی باید کالیبره شوند تا اطمینان حاصل شود در فشار صحیح عمل می‌کنند.

نتیجه‌گیری

بالابر صنعتی سنگین، قلب تپنده بسیاری از صنایع سنگین است. انتخاب، خرید و نصب صحیح این دستگاه، نیازمند دانش فنی، تجربه و همکاری با تولیدکنندگان معتبر است. ایمنی در این دستگاه‌ها یک شعار نیست، بلکه یک ضرورت مهندسی است. با درک انواع بالابرها، شناخت پارامترهای فنی، رعایت اصول نصب و توجه به نکات خرید، می‌توانید سرمایه‌گذاریای انجام دهید که سال‌ها برای شما کارایی، ایمنی و سودآوری به همراه داشته باشد. همواره به یاد داشته باشید که در خرید بالابر سنگین، «کیفیت» و «ایمنی» هرگز نباید قربانی «قیمت» شوند. انتخاب یک سازنده داخلی با سابقه درخشان که توانایی ساخت بالابرهای سنگین مطابق با استانداردهای بین‌المللی را دارد، نه تنها هزینه‌های ارزی را کاهش می‌دهد، بلکه پشتیبانی سریع‌تر و موثرتری را نیز برای شما به ارمغان می‌آورد.
